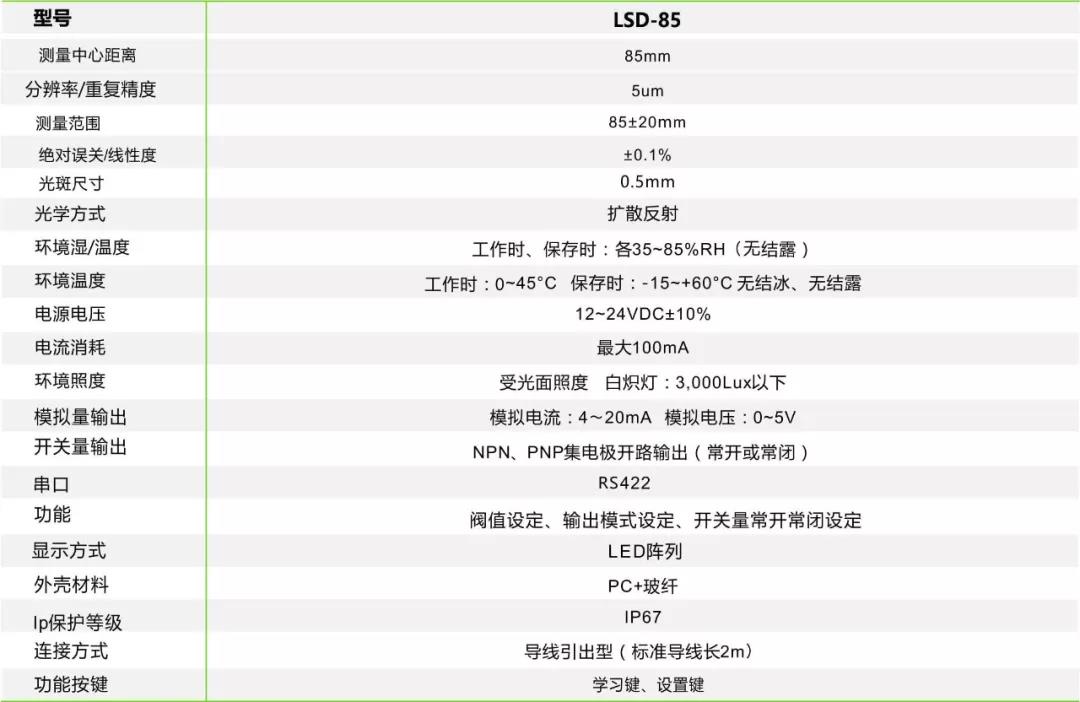

產品參數

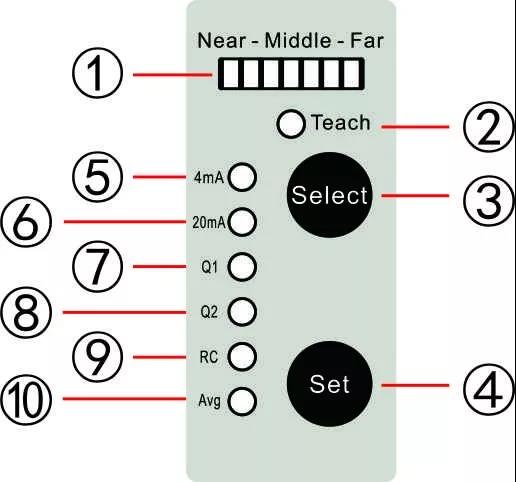

操作界面
1 距離指示燈
2 設置指示燈
3 Select選擇鍵
4 SET設置鍵
5 4mA模擬量設置（指示燈）
6 20mA模擬量設置（指示燈）
7 開關量輸出1/模擬固定輸出（指示燈）
8 開關量輸出2（指示燈）
9 外部控制設置（指示燈）
10 數據采集頻率設置/光強設置（指示燈）

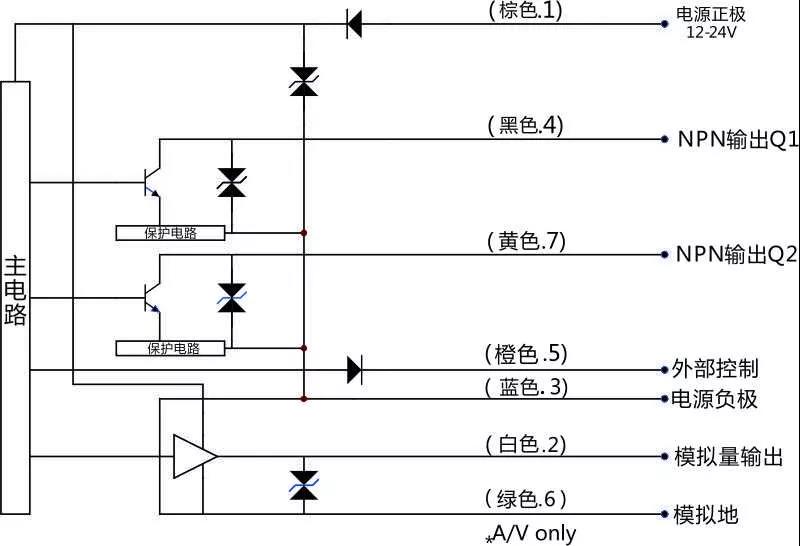

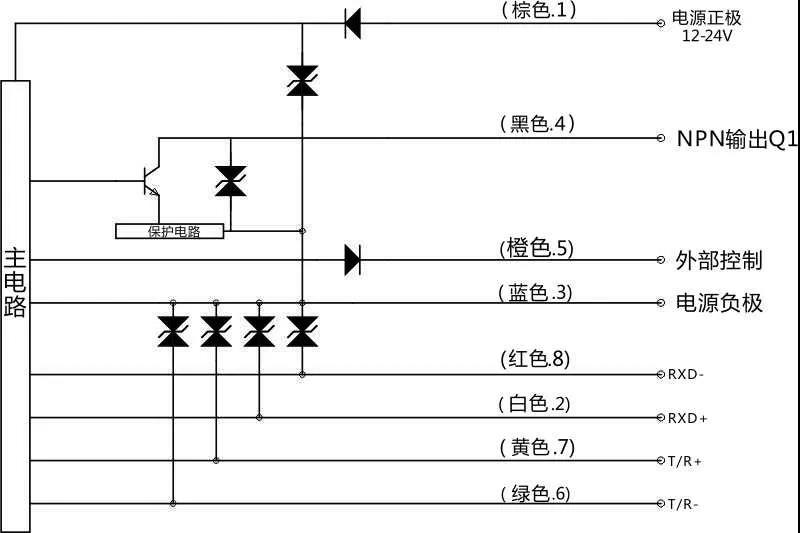

產品接線圖
模擬量輸出

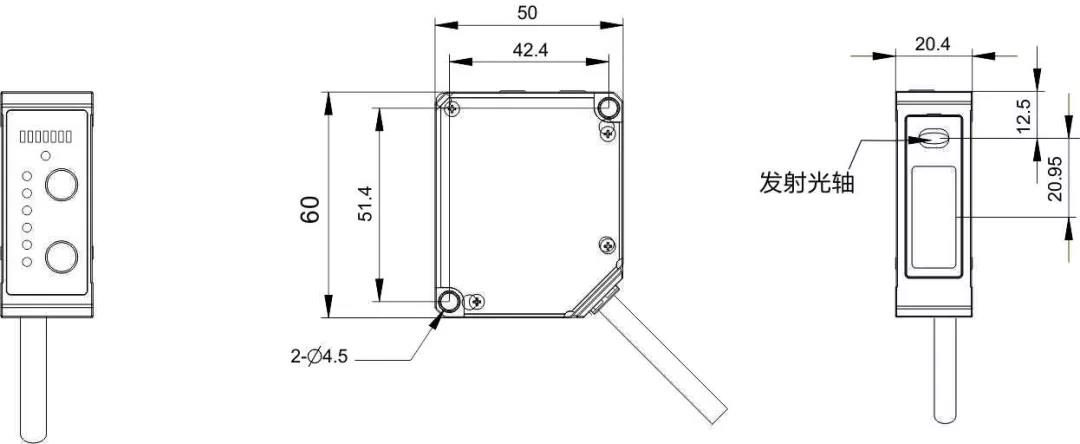

產品尺寸圖

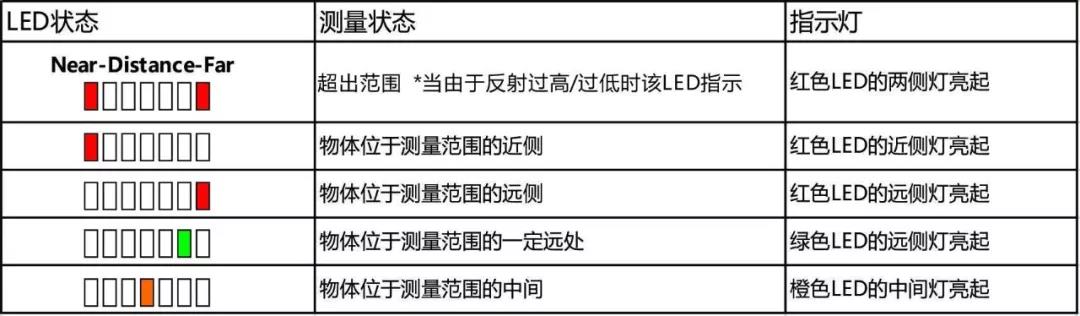

距離指示燈
操作說明
一、功能選擇
1、按Select鍵5s進入功能設置模式，此時Teach紅燈亮;
2、按Select鍵，選擇需要設置的功能，功能對應的指示燈亮；
3、按Set鍵，對選中的功能進行設置;
4、功能設置完成，按住Select鍵5s退出功能設置模式，返回運行模式，此時Teach燈滅；
二、特殊功能選擇
1、同時按Set 和 Select鍵5s進入特殊功能模式，此時Teach綠燈亮;
2、按Select鍵，選擇需要設置的功能，特殊功能對應的指示燈亮；
3、按Set鍵，對選中的功能進行設置;
4、功能設置完成，按住Select鍵5s退出特殊功能模式，返回運行模式，此時Teach燈滅；
三、功能復位
在產品上電前，同時按住Set鍵和Select鍵，打開電源給產品上電，5s后放開Set鍵和Select鍵，此時所有的指示燈閃爍5次，說明己經取消之前的所有功能設置，恢復初始狀態。
四、功能設置
1、模擬電壓/電流輸出設置（可在測量范圍內的任意位置，由近到遠設置4-20mA或0-10V輸出）
（1）按Select鍵5s進入功能設置模式；
（2）按Select鍵，選擇使4mA(0V)指示燈亮；
（3）將物體放在你想要測量的第一個點上，此是輸出模擬4mA（0V）的位置；
（4）按Set鍵，4mA(0V)指示燈亮閃爍一次，說明設置成功；若指路示燈閃爍5次，說明設置失敗，需要重新設置；
（5）按Select鍵，選擇使20mA(10V)指示燈亮；
（6）將物做放在你想要測量的第二個點上，此是輸出模擬20mA(10V)的位置；
（7）按Set鍵，20mA(10V)指示燈亮閃爍一次，說明設置成功；若指示燈閃爍5次，說明設置失敗，需要重新設置；
（8）按Select鍵5s，退出功能設置模式，返回到運行狀態；
2、NPN、PNP開關量輸出設置（可在測量范圍內的任意位置開關量輸出）
一點設置：（位置的左側沒有輸出，右側有輸出）
（1）按Select鍵5s進入功能設置模式；
（2）按Select鍵，選擇使Q1(Q2)指示燈亮；
（3）將物體放在你想要測量的位置，并按Set鍵，Q1(Q2)指示燈亮閃爍一次，說明設置成功；若指路示燈閃爍5次，說明設置失敗，需要重新設置；
（4）按Select鍵5s，退出功能設置模式，返回到運行狀態；
兩點設置：（兩點位置之間有輸出，右側有輸出）
（1）按Select鍵5s進入功能設置模式；
（2）按Select鍵，選擇使Q1(Q2)指示燈亮；
（3）將物體放在你想要測量的第一個點上，并按Set鍵，Q1(Q2)指示燈亮閃爍一次，說明設置成功；若指路示燈閃爍5次，說明設置失敗，需要重新設置；
（4）第一個點設置成功后，將物體放在你想要測量的第二個點上，并按Set鍵，Q1(Q2)指示燈亮閃爍2次，說明設置成功；若指路示燈閃爍5次，說明設置失敗，需要重新設置；
（5）按Select鍵5s，退出功能設置模式，返回到運行狀態；
一點反向設置：（位置的左側有輸出，右側沒有輸出）
（1）按Select鍵5s進入功能設置模式；
（2）按Select鍵，選擇使Q1(Q2)指示燈亮；
（3）將物體放在你想要測量的位置，并長按Set鍵5s，設定開關輸出狀態變化的位置。Q1(Q2)指示燈亮閃爍一次，說明設置成功；若指路示燈閃爍5次，說明設置失敗，需要重新設置；
（4）按Select鍵5s，退出功能設置模式，返回到運行狀態；
3、外部控制設置
（1）按Select鍵5s，進入功能設置模式；
（2）按Select鍵，選擇使Q1(Q2)RC指示燈亮；
（3）通過按Set鍵，設置你需要的功能；
激光關閉：指示燈閃爍一次；
遠程功能設置：指示燈閃爍兩次；
采樣保持：指示燈閃爍三次；
（4）按住Select鍵5s，退出功能設置模式，返回到運行狀態；
4、平均計數設置
（1）長按Select鍵5s，進入功能設置模式；
（2）按Select鍵，選擇使Avg指示燈亮；
（3）通過按Set，選擇需要的平均計數模式；
快速（1次平均）：指示燈閃爍一次；
標準（4次平均）：指示燈閃爍兩次；
高精度（16次平均）：指示燈閃爍三次；
（4）按住Select鍵5s,退出功能設置模式，返回到運行狀態；
五、特殊功能設置
1、在反射過高/過低而無法測量時的模擬輸出
（1）同時按住Set鍵和Select鍵5s進入特殊功能模式；
（2）按Select鍵，選擇使Q1指示燈亮；
（3）通過按Set鍵，選擇你需要的功能
模擬固定輸出100mA（11V）: 指示燈閃爍一次；
保持最后的模擬輸出值： 指示燈閃爍兩次；
（4）長按Select鍵5s，退出功能設置模式，返回到運行狀態；
2、外部輸入控制
（1）同時長按Set鍵和Select鍵5s進入特殊功能模式；
（2）按Select鍵，選擇使RC指示燈亮；
（3）通過按Set鍵，設置你需要的功能：
激光關閉： 指示燈閃爍一次；
遠程功能設置： 指示燈閃爍兩次；
采樣保持： 指示燈閃爍三次；
單次觸發： 指示燈閃爍四次；
（4）按住Select鍵5s，退出功能設置模式，返回到運行狀態；
3、發光時間控制
（1）同時長按Set鍵和Select鍵5s進入特殊功能模式；
（2）按Select鍵，選擇使Avg指示燈亮；
（3）通過按Set鍵，設置你需要的功能：
強： 指示燈閃爍一次
普通： 指示燈閃爍兩次
弱： 指示燈閃爍三次
（4）按住Select鍵5s，退出功能設置模式，返回到運行狀態；
備注：當在功能設置/特殊功能設置的模式下，在60s內沒有任何設置操作時，將自動返回到運行模式。

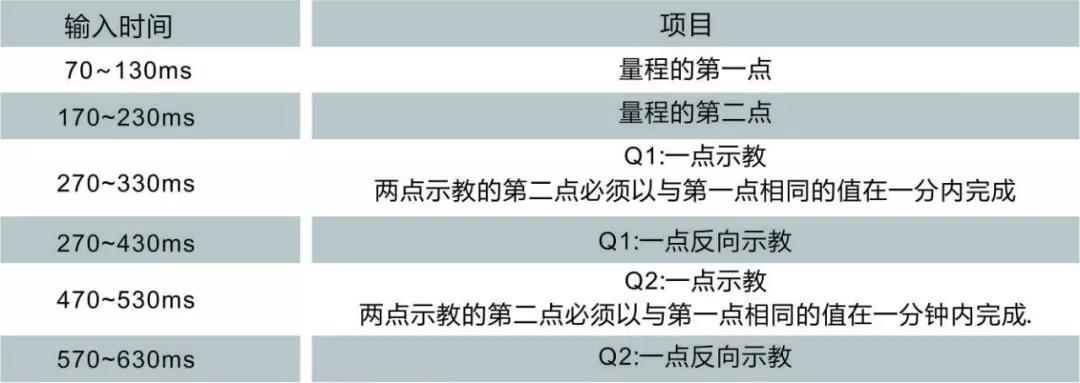

1、遠程功能脈沖控制
遠程功能設置是通過外部控制輸入進行設定，根據外部控制輸入的高電平時間不同，對不同的功能進行設定。具體功能的設定時間如下：
2、實時短路保護
當產品短路時，兩端紅色距離指示燈閃爍，表示此產品已進入短路保護模式，需要按Select鍵5s恢復正常工作。
